Circulación
Inspección y reparación de swivel (unión giratoria)
Vamos a donde está el taladro, en campo o en patio, y revisamos el swivel (unión giratoria), por donde pasa el lodo de perforación.
Lo desarmamos, reparamos el rodamiento y el pasador, rectificamos la rosca, lo engrasamos y lo pintamos.
Qué revisamos en el swivel.
- 01
Desarme
- 02
Rodamiento y pasador
Reparación del rodamiento y del pasador.
- 03
Rosca
Rectificación de la rosca.
- 04
Engrase y pintura
Cómo lo hacemos.
Cinco etapas, bajo la norma API RP 8B, categorías III y IV.
- 01
Inspección en sitio
Cat. III · diagnóstico
Revisión visual y dimensional, y toma de tolerancias con comparador electrónico certificado. Queda registrado el antes.
- 02
Desarme
Cat. IV
Desarme total del componente, limpieza profunda y ensayos no destructivos en las zonas críticas.
- 03
Reparación y reemplazo
Cat. IV
Se cambian rodamientos, sellos, estoperas y piezas fuera de rango. Armado con torques normados.
- 04
Medición final con comparador certificado
Cat. IV · medición
Se vuelven a medir las tolerancias contra el máximo y el mínimo de las normas API. Máximo de trabajo: 0,017 pulg.
- 05
Certificado y seguimiento
Cat. IV · sale apto
Informe técnico con fotografías, certificado de inspección y sello en el equipo. Revisión a las 4.320 horas.
Paso a paso.
El trabajo en el swivel del taladro ODV-11, con fotos reales de Farfar.
-
01

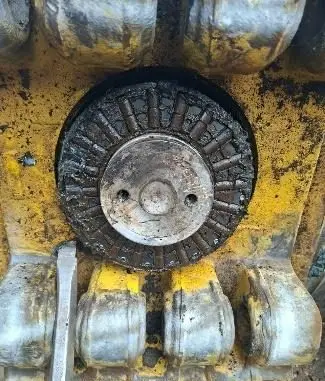

Desarme
Rodamiento de rodillos en su alojamiento, con grasa vieja
-
02

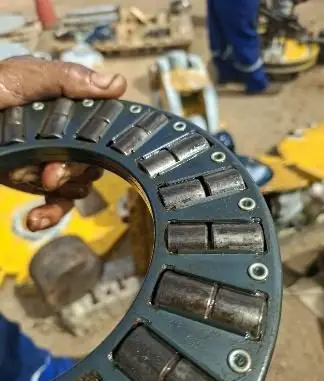

Rodamiento plano
Rodamiento plano de rodillos, fuera de su alojamiento
-
03

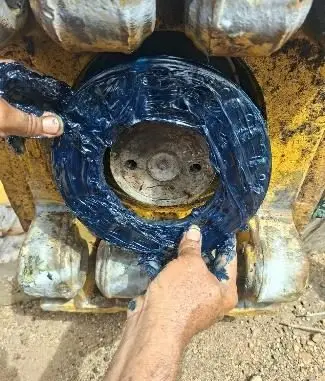

Engrase
Rodamiento cubierto de grasa, colocado en su alojamiento
-
04

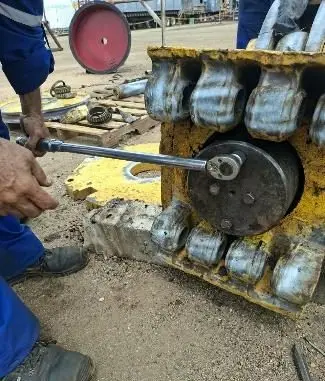

Ensamble del pasador con torque controlado
Técnico ajustando con llave la tapa central del swivel
Antes y después.

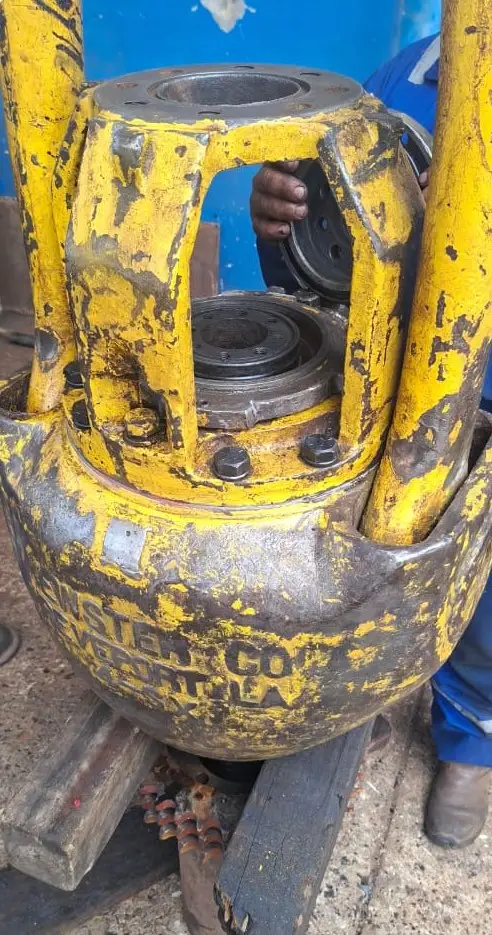

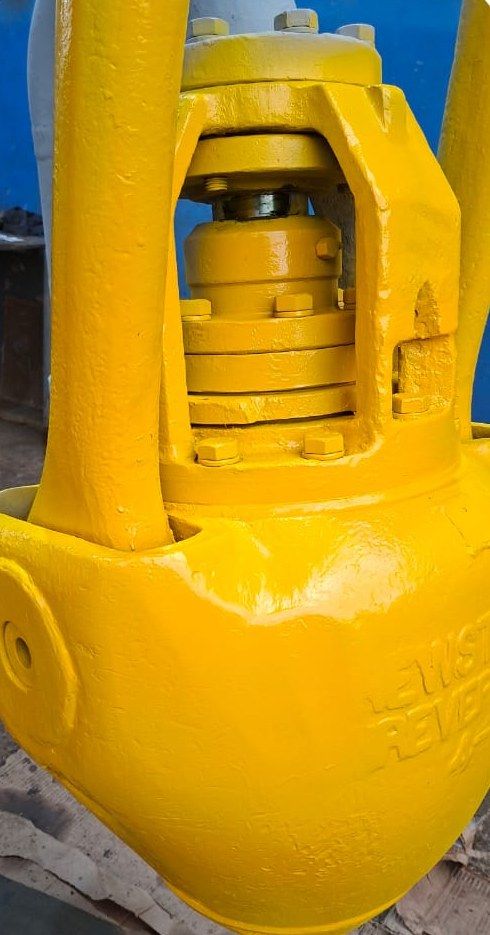

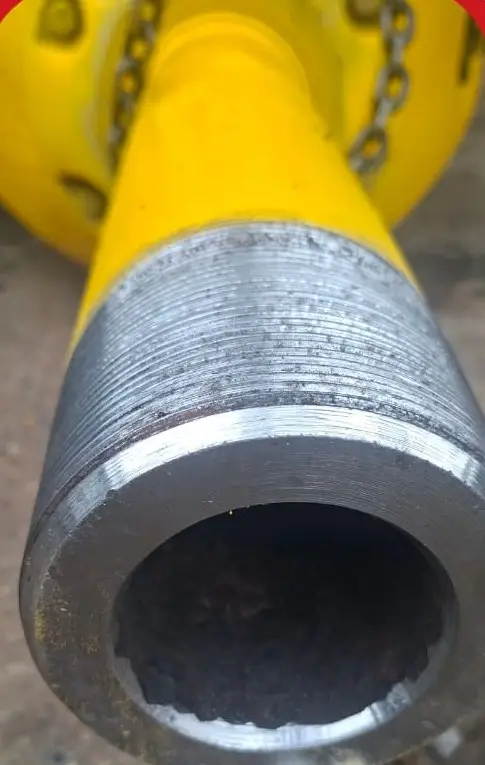

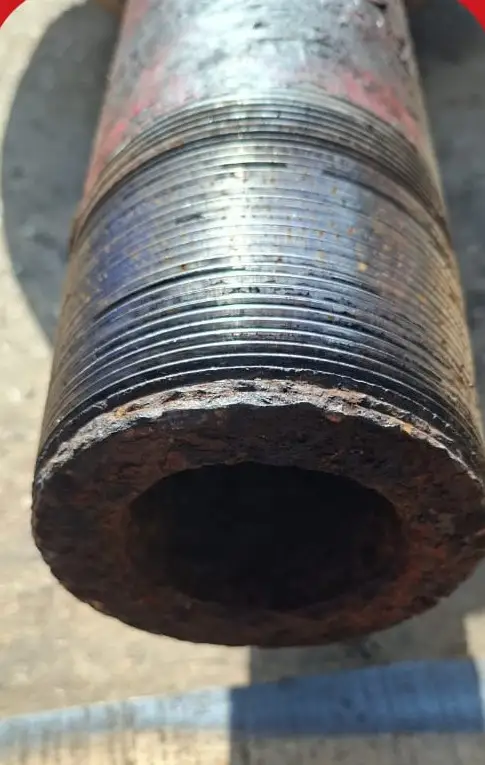

El swivel y su rosca, antes y después del trabajo.
El swivel tenía la pintura perdida y desgaste. Se desarmó, se reparó y se armó de nuevo, pintado y listo para operar.
Fotos del trabajo.
Fotos reales de Farfar en el swivel, en campo o en patio, ordenadas por etapa del trabajo.
Inspección
Ver la foto en la galería
Desarme
Ver la foto en la galería
Reparación
Ver las 7 fotos de esta etapa
Respaldo
-
Sistema de calidad auditado por INTEVEP (PDVSA)
Cumple ISO 9001:2015 · abril 2025
-
Instrumentos calibrados
R.C.J. Services C.A., laboratorio ISO/IEC 17025:2017 · marzo 2026
-
Normas API RP 8B
Inspecciones de categoría III y IV
